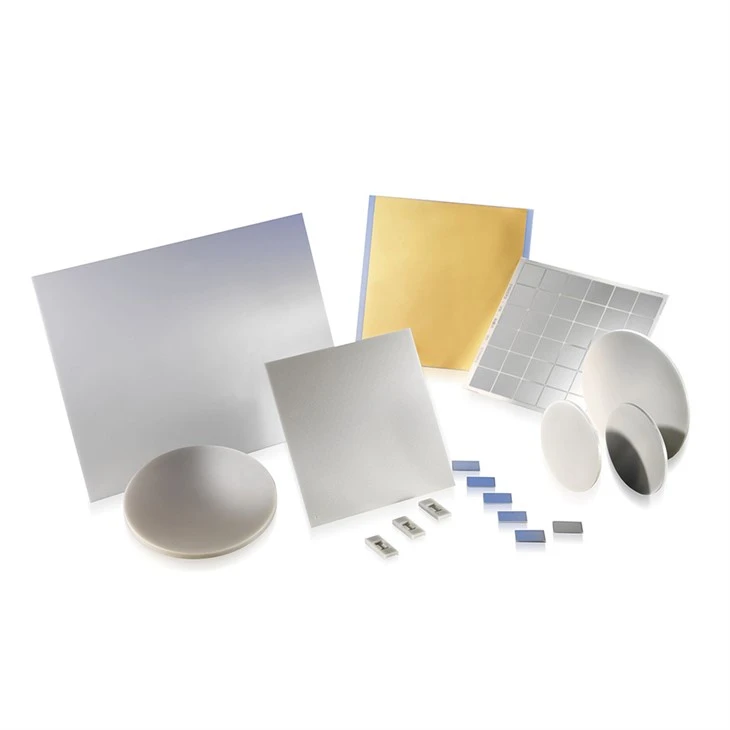

Керамічна підкладка з високою діелектричною проникністю

Керамічна підкладка з високою діелектричною проникністю

Діелектрична проникність - це міра здатності матеріалу накопичувати електричну енергію в електричному полі. Керамічні підкладки ідеально підходять для застосувань, які вимагають високої діелектричної постійної, низьких діелектричних втрат і термічної стабільності, включаючи:
- Конденсатор;
- радіочастотні та мікрохвильові пристрої;
- Інтегральні схеми;
- Сенсор;
- Силова електроніка.
Послати повідомлення
Введення продукту

Керамічна підкладка з високою діелектричною проникністю є ключовим компонентом у різних електронних додатках, відіграючи ключову роль у розробці передових електронних пристроїв. Ця підкладка має унікальні властивості, які роблять її дуже бажаною для застосувань, де важливі висока діелектрична проникність, низький тангенс втрат і термічна стабільність. Ось характеристики, досягнення, застосування та майбутні перспективи керамічних підкладок з високою діелектричною проникністю.



Характеристики керамічних підкладок з високою діелектричною проникністю



Висока діелектрична проникність Керамічні підкладки характеризуються здатністю ефективно накопичувати електричну енергію. Діелектрична проникність, також відома як діелектрична проникність, вимірює здатність матеріалу накопичувати електричну енергію в електричному полі. Керамічні підкладки з високою діелектричною проникністю зазвичай мають значення від 100 до 10 000, що забезпечує значну перевагу в електронних додатках.



Однією з ключових характеристик цих підкладок є низький тангенс втрат, що забезпечує мінімальне розсіювання енергії у вигляді тепла. Ця властивість має вирішальне значення в програмах, де цілісність сигналу та енергоефективність є першочерговими. Крім того, висока термічна стабільність є загальною особливістю, що дозволяє підкладці витримувати високі температури без шкоди для її електричних властивостей.



Досягнення в керамічних підкладках



Останні досягнення в матеріалознавстві та технології виробництва призвели до значних удосконалень керамічних підкладок з високою діелектричною проникністю. Нанотехнології зіграли значну роль у покращенні продуктивності цих підкладок, дозволивши точно контролювати властивості матеріалу на нанорозмірі. Наноструктурована кераміка демонструє покращені діелектричні властивості, забезпечуючи більшу ємність і зменшені втрати сигналу.



Крім того, дослідники досліджували використання композитних матеріалів для досягнення індивідуальних діелектричних властивостей. Поєднання різних видів кераміки або додавання добавок може призвести до створення підкладок із покращеними характеристиками, такими як покращена теплопровідність або зменшення діелектричних втрат.



Застосування керамічних підкладок з високою діелектричною проникністю



1. Конденсатори

Ці підкладки широко використовуються у виробництві конденсаторів, де їх висока діелектрична проникність дозволяє збільшити ємність накопичення заряду.



2. Радіочастотні та мікрохвильові пристрої

Низький тангенс втрат керамічних підкладок з високою діелектричною проникністю робить їх ідеальними для радіочастотних (РЧ) і мікрохвильових застосувань. Вони використовуються для виготовлення антен, фільтрів та інших компонентів систем зв’язку.



3. Інтегральні схеми (ІС)

У виробництві мікросхем використовується кераміка з високою діелектричною проникністю, яка забезпечує необхідну ізоляцію та підтримку компонентів схеми.



4. Датчики

Стабільні електричні властивості та термічний опір роблять ці підкладки придатними для датчиків, зокрема датчиків тиску, температури та газу.



5. Силова електроніка

У силових електронних пристроях, таких як регулятори напруги та підсилювачі потужності, керамічні підкладки з високою діелектричною проникністю сприяють ефективному накопиченню та передачі енергії.



Майбутні перспективи



Оскільки технологія продовжує розвиватися, очікується, що попит на високопродуктивні електронні пристрої зростатиме. Керамічні підкладки з високою діелектричною проникністю, ймовірно, відіграватимуть вирішальну роль у задоволенні цих вимог. Деякі майбутні перспективи для цих субстратів включають:



1. Технологія 5G

Розгортання мереж 5G і зростання попиту на високочастотні системи зв’язку викличуть потребу в передових підкладках з чудовими діелектричними властивостями.



2. Інтернет речей (IoT)

Розповсюдження пристроїв Інтернету речей вимагатиме підкладок, які забезпечуватимуть баланс між компактним розміром, високою ємністю та низьким енергоспоживанням – якостями, властивими кераміці з високою діелектричною проникністю.



3. Зберігання енергії

Розробка компактних і ефективних систем накопичення енергії, таких як суперконденсатори, виграє від керамічних підкладок з високою діелектричною проникністю для збільшення ємності зберігання заряду.



4. Автомобільна електроніка

Оскільки автомобільна електроніка стає все більш складною, кераміка з високою діелектричною проникністю може сприяти розробці надійних і високопродуктивних електронних компонентів в автомобілях.



Одним словом, керамічні підкладки з високою діелектричною проникністю стали незамінними в галузі електроніки, дозволяючи розробляти передові та ефективні електронні пристрої. Оскільки електронні системи розвиваються, вони залишатимуться на передньому краї, сприяючи розробці інноваційних та високопродуктивних електронних пристроїв.
