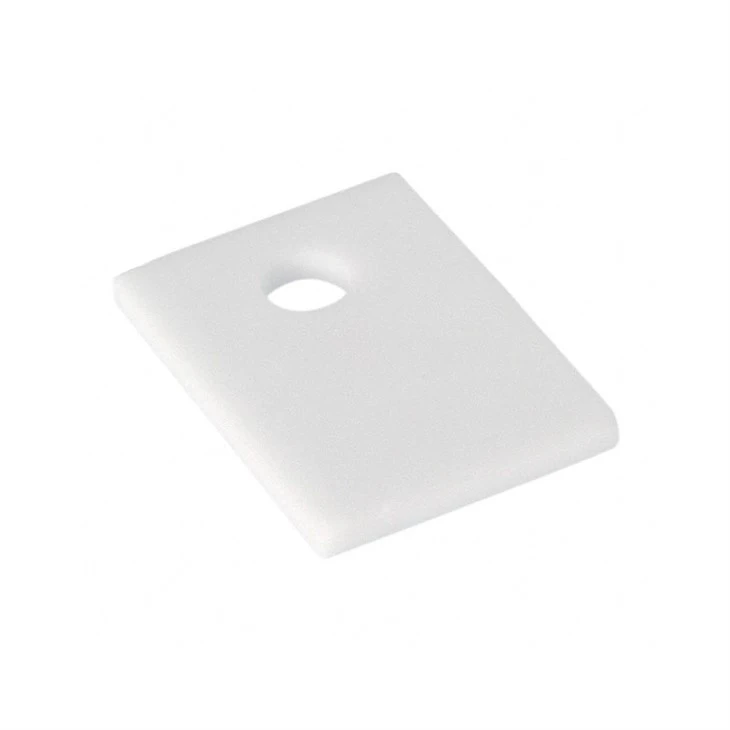

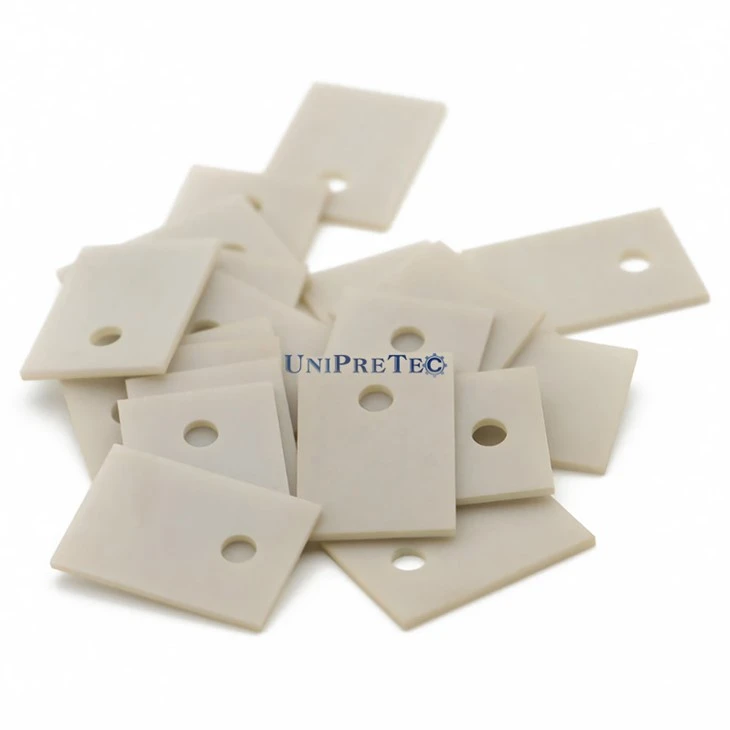

Керамічна підкладка IGBT

Біполярні транзистори з ізольованим затвором (IGBT) є ключовими компонентами сучасної силової електроніки, що забезпечує ефективне та контрольоване перемикання потужних додатків. Керамічна підкладка, на якій вони встановлені, відіграє ключову роль у продуктивності IGBT. Ця підкладка служить основою для модуля IGBT, забезпечуючи електричну ізоляцію, теплопровідність і механічну підтримку.

Властивості керамічних підкладок IGBT

1. Електроізоляція

Однією з основних функцій керамічної підкладки є забезпечення електричної ізоляції між модулем IGBT і радіатором або іншими провідними елементами. Це запобігає коротким замиканням і забезпечує надійну роботу пристрою.

2. Висока теплопровідність

Керамічні підкладки відомі своєю чудовою теплопровідністю. Ця властивість має вирішальне значення в силовій електроніці, оскільки допомагає розсіювати тепло, що утворюється під час роботи IGBT. Ефективне розсіювання тепла має важливе значення для запобігання перегріву, яке може призвести до виходу пристрою з ладу.

3. Механічна міцність

Керамічні основи за своєю природою міцні та жорсткі. Ця властивість важлива для збереження структурної цілісності модуля IGBT, особливо в додатках із високим механічним навантаженням або вібрацією.

4. Хімічна та термічна стабільність

Вони виявляють високий ступінь стабільності в різних умовах навколишнього середовища, включаючи вплив хімічних речовин і екстремальних температур. Це забезпечує тривалу надійність модуля IGBT.

Виробничий процес

Виробництво керамічних підкладок IGBT включає кілька основних етапів:

1. Вибір матеріалу

Вибір керамічного матеріалу є вирішальним і залежить від таких факторів, як теплопровідність, електроізоляційні властивості та вартість. Звичайні матеріали включають оксид алюмінію (Al2O3), нітрид алюмінію (AlN) і нітрид кремнію (Si3N4) через їх чудову теплопровідність.

2. Приготування порошку

Обраний керамічний матеріал подрібнюють в дрібний порошок. Цей порошок потім змішують зі зв’язуючими речовинами та добавками для досягнення бажаних властивостей.

3. Формування

Підготовлена ​​суміш формується в бажану форму субстрату за допомогою таких процесів, як сухе пресування, екструзія або лиття стрічкою.

4. Спікання

Сформовану підкладку обпалюють у високотемпературній печі. Під час цього процесу частинки кераміки зливаються між собою, створюючи міцну та щільну структуру. Спікання має вирішальне значення для досягнення бажаних електричних і теплових властивостей.

5. Оздоблення поверхні

Поверхня підкладки часто полірується, щоб забезпечити рівність і гладкість, що важливо для досягнення хорошого теплового контакту з IGBT та іншими компонентами.

Роль у вдосконаленні силових електронних систем

1. Покращене управління температурою

Висока теплопровідність керамічних підкладок відіграє вирішальну роль в управлінні теплом, що виділяється IGBT. Це забезпечує більш високу щільність потужності та більш ефективну роботу пристрою.

2. Вищі показники потужності

Керамічні підкладки IGBT дозволяють створювати модулі з більш високою потужністю. Це особливо важливо в додатках, де потрібна висока вихідна потужність, наприклад, в електромобілях, промислових приводах і системах відновлюваної енергії.

3. Зменшені розміри та вага

Відмінні теплові характеристики керамічних підкладок дозволяють створювати більш компактні та легкі модулі IGBT. Це особливо вигідно в додатках, де обмеження простору та ваги є важливими факторами.

4. Підвищена надійність

Електроізоляція та механічна міцність, що забезпечуються керамічними підкладками, сприяють загальній надійності модуля IGBT. Це має вирішальне значення в критично важливих програмах, де простої або збої можуть мати серйозні наслідки.

Керамічні підкладки IGBT відіграють важливу роль у продуктивності та надійності силових електронних систем. Унікальне поєднання електричної ізоляції, високої теплопровідності та механічної міцності робить їх незамінними в різних сферах застосування: від двигунів до перетворювачів відновлюваної енергії. У міру розвитку технологій поточні дослідження в галузі матеріалознавства та виробничих процесів продовжують розширювати межі того, чого можна досягти за допомогою керамічних підкладок IGBT, що ще більше розширює можливості силової електроніки.
